在特种车辆制造中的应用

用于特种车辆制造的激光投影仪
激光投影仪
在特种车辆（例如重型车辆、 机车、 货车等）生产
中，使用激光投影仪可以快速、 精确地显示附件在
零部件上的位置。将零件直接显示在车辆的框架或
地板上，无需定位模板。
专用车辆通常是小批量生产的，因此很难实现工作流程的自动
化。即使在今天，手动组装在该行业中也发挥着重要作用。例
如，将液压系统的支架焊接到车辆底盘内部的钢架上，或者将
固定装置和立面元件焊接到车辆地板上。安装位置当前用金属
模板标记，这些模板必须放置在工件上。

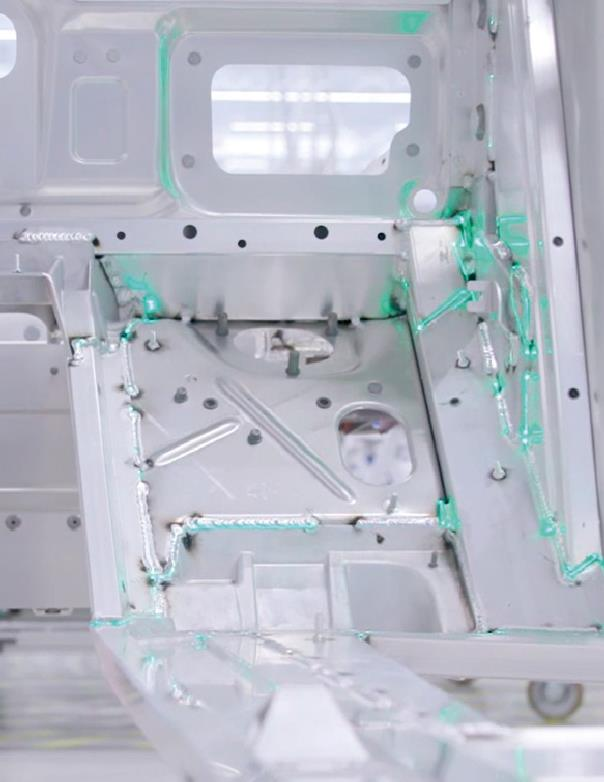

激光投影仪辅助装配

激光投影仪校准

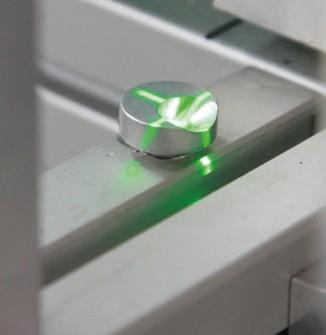

使用对象上的靶标对准激光投影仪。为了确保可以使用强大的
3D设置算法，每台投影仪必须至少使用六个靶标，以确保精确
的校准。将靶标定位在具有已知X， Y和Z坐标的突出点位上。

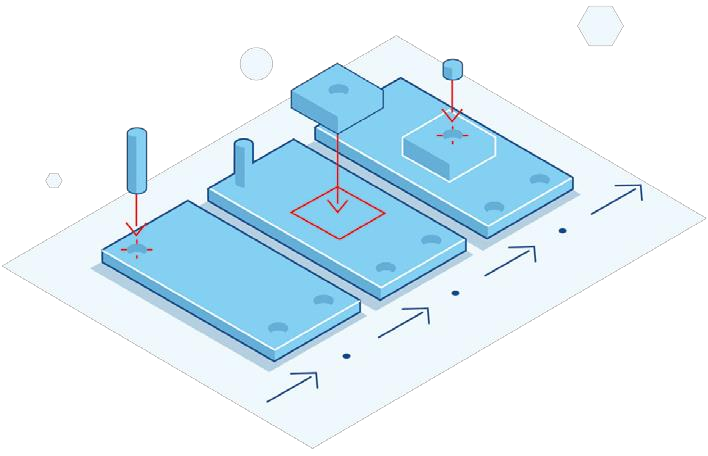

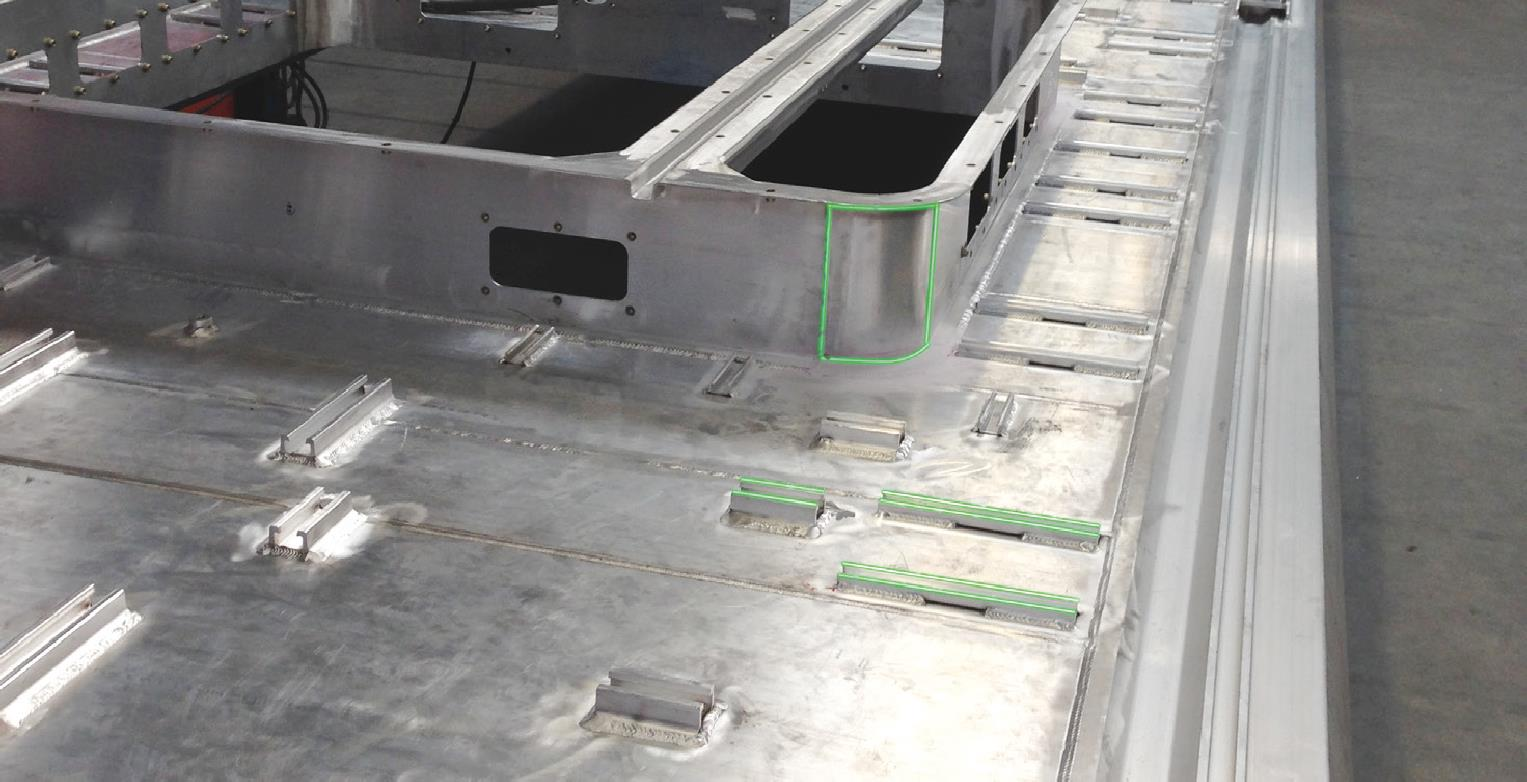

投影安装位置

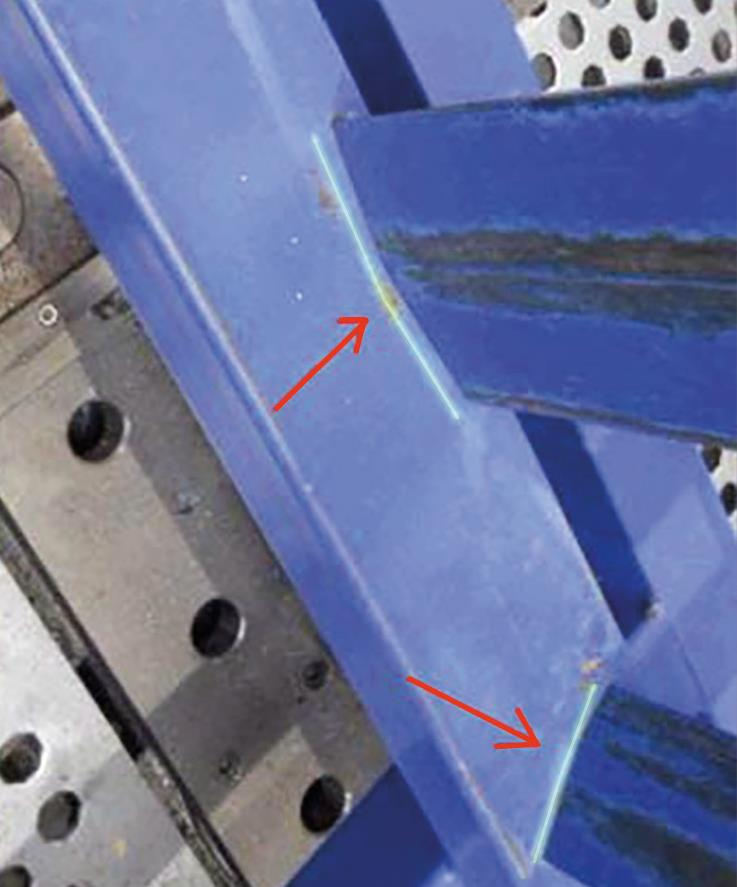

根据车架校准坐标系后，投影仪可以连续显示多个安装位
置。在生产过程中对工人进行指导。由于精确的安装位置显
示在框架上，因此减少了错误，从而提高了过程可靠性。激
光投影仪的光学显示还使他们对新模型的熟悉变得更加容
易，甚至可以简化新员工的培训

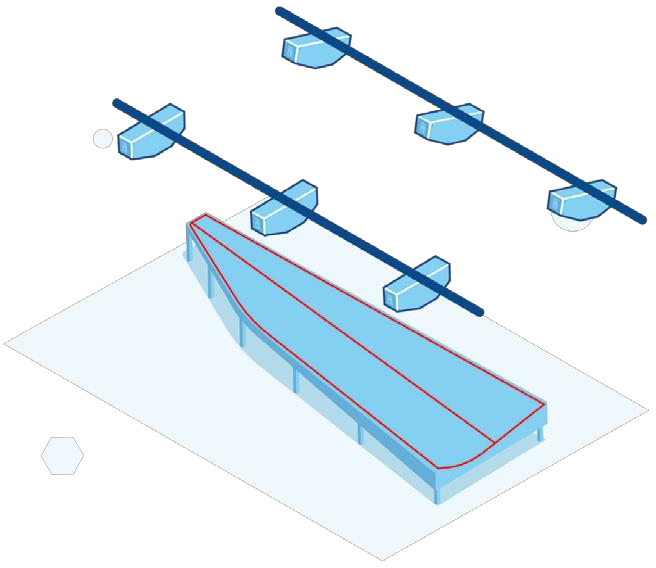

多台投影仪集成应用

对于在倾斜或垂直结构上的安装，建议使用四台或六台投影
仪。在这种情况下，两个投影仪在每种情况下都从组件的中
心向外偏移，因此可以进行侧向投影。由于投影仪是通过组
件上的靶标对准的，因此移动解决方案也是可行的：投影仪
可以安装在移动三脚架上，并且始终具有目标投射区域的最
佳视角。这也适用于在车厢内部使用。
自动放置压制零件

大型冲压线用于车身零件生产中的零件成型。在生产过程结束
时，借助送料器将压制或冲压的组件自动放置在运输容器中。
为确保完成的压制零件的正确定位，运输容器必须精确对准。
容器校准是手动进行的，需要很高的精度。为了进行定向，

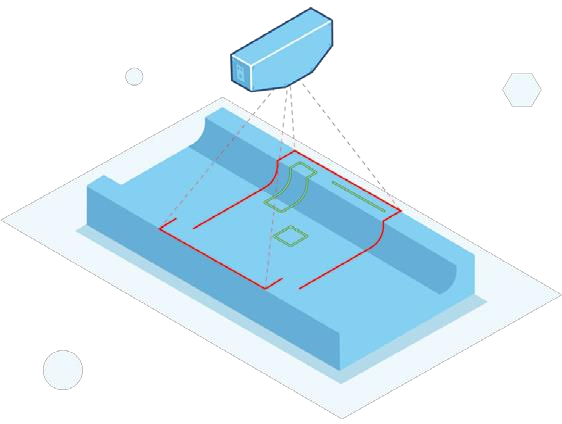

激光投影仪将完成的组件的外部轮廓投影到笼式托盘上。
